Ang mga modernong off-grid at emergency power system ay nangangailangan ng hardware na pinagsasama ang stable na AC conversion, pinagsamang pag-charge ng baterya at komprehensibong mga proteksyon sa kuryente. Tinutuklas ng artikulong ito ang pangunahing functionality, praktikal na mga sitwasyon sa pag-deploy, built-in na mekanismo ng proteksyon at mga kakayahan sa komunikasyon ng all-in-one inverter-charger hardware, na tumutulong sa mga tagabuo ng system at end-user na maunawaan ang mga pangunahing pamantayan kapag pumipili ng pinagsamang DC‑AC power conversion unit para sa mga malalayong lokasyon, mobile installation, at home backup application.
- 1. Pag-unawa sa pinagsama-samang inverter‑charger unit fundamentals
- 2. Output waveform na kalidad at real‑world load compatibility
- 3. Pinagsamang charging system at tatlong-yugtong pamamahala ng baterya
- 4. Pagganap ng paglilipat ng ATS at pagpapatuloy ng system sa panahon ng pagpapalit ng kuryente
- 5. Built-in na mga layer ng proteksyon para sa pangmatagalang pagiging maaasahan ng pagpapatakbo
- 6. Mga port ng komunikasyon sa hardware at mga posibilidad ng malayuang pagsubaybay
- 7. Angkop na mga operating environment at mga tala sa pag-install ng mekanikal
- 8. Mga madalas itanong na teknikal na katanungan
- 9. Mga huling pag-iisip para sa mga integrator ng system
Maraming mga malayuang pag-install ng kuryente ang nahaharap sa mga hamon kapag nag-coordinate ng magkakahiwalay na mga inverter at external na charger ng baterya, dahil ang hindi tugmang timing o hindi magkatugma na mga threshold ng boltahe ay maaaring magpapahina sa kalusugan ng baterya at mabawasan ang pangkalahatang katatagan ng system.3000w Pure Sine Wave Inverter na May Charger HK3000PCpinagsasama ang DC‑AC inversion at AC‑DC battery charging sa loob ng iisang compact chassis, na inaalis ang pagiging kumplikado ng pag-coordinate ng maramihang discrete power component para sa off-grid, mobile o standby power projects. Ang mga all-in-one na unit ay nag-streamline ng mga layout ng mga kable at nagbabawas ng mga punto-ng-kabiguan sa loob ng chain ng enerhiya, na nagdudulot ng mga nakikitang pakinabang para sa mga user na nagtatrabaho sa mga camper setup, remote work site, at residential backup configuration kung saan ang tuluy-tuloy na power availability ay may mataas na praktikal na kahalagahan. Kapag nag-i-assemble ng mga standalone na power system, ang bawat idinagdag na cable at hiwalay na device ay lumilikha ng mga potensyal na mahinang spot, kaya ang pinagsama-samang mga arkitektura ng hardware ay nararapat na maingat na pagsasaalang-alang sa mga yugto ng pagpaplano.
1. Pag-unawa sa pinagsama-samang inverter‑charger unit fundamentals
Ang pinagsamang inverter‑charger ay nagsisilbi ng dalawang pangunahing tungkulin sa loob ng isang storage-based na power ecosystem. Una, ito ay nangangailangan ng direktang kasalukuyang nakaimbak sa loob ng lead‑acid o lithium na mga bangko ng baterya at iko-convert ito sa alternating current na tumutugma sa standard na mga detalye ng kagamitang elektrikal sa bahay. Pangalawa, sa tuwing magiging accessible ang external AC source, kumukuha ng power ang onboard charger circuit mula sa grid o generator supply para awtomatikong ma-refill ang mga nakakonektang battery pack. Tinatanggal ng disenyong ito na may dalawahang tungkulin ang pangangailangan para sa mga user na manu-manong lumipat sa pagitan ng standalone charger hardware at mga module ng inverter.
- Walang putol na paglipat sa pagitan ng inversion na pinapagana ng baterya at mga daloy ng trabaho sa pag-charge na hinihimok ng mains
- Pinag-isang LCD panel upang mailarawan ang mga kritikal na sukatan ng runtime kabilang ang mga pagbabasa ng boltahe at wattage
- Pinagsamang AC circuit breaker na binuo sa pangunahing AC input pathway para sa karagdagang kaligtasan ng circuit
- Mga nakatalagang USB‑A at Type‑C port na nag-aalok ng maginhawang mababang boltahe na direktang pag-charge ng device
Ang pisikal na sukat at timbang ay gumaganap ng makabuluhang mga tungkulin para sa mga installer. Ang unit ay sumasakop sa 489×252×118millimeters at tumitimbang ng 8.8kilograms, na ginagawang posible ang wall-mount deployment para sa parehong nakatigil at mobile na mga enclosure. Ang mga mounting bracket na isinama sa metal casing ay nagpapasimple ng secure na pagkakabit sa mga solidong ibabaw, kung ang mga user ay nagko-configure ng hardware sa loob ng mga utility closet, mga compartment ng sasakyan o mga panlabas na sheltered cabinet. Ang wastong clearance sa paligid ng ventilation grilles ay dapat palaging mapanatili; ang nakaharang na daloy ng hangin ay magti-trigger ng mga thermal protection at maghihigpit sa magagamit na kapasidad ng output sa ilalim ng mabibigat na operating load.
2. Output waveform na kalidad at real‑world load compatibility
Ang purong sine-wave na output ay bumubuo ng isa sa pinakamahalagang pagkakaiba-iba kumpara sa binagong-sine na mga alternatibo. Ang kabuuang harmonic distortion na pinananatiling mas mababa sa limang porsyento ay gumagaya sa mga katangian ng waveform na ibinibigay ng mga mains ng pampublikong utility. Ito ay lubos na mahalaga kapag nagpapatakbo ng sensitibong consumer electronics, inductive motors, refrigeration compressor at laboratory-grade equipment. Ang mga device na naglalaman ng mga windings ng motor o kumplikadong internal control board ay kadalasang tumatakbo nang mas mainit, gumagawa ng karagdagang ingay o nagpapakita ng pinaikling tagal ng serbisyo kapag pinapakain ang mga distorted modified-sine power signal.
Ang rate na tuluy-tuloy na output ay umabot sa 3000watts na may surge capacity na umaabot sa 6000watts na pinananatili sa loob ng dalawang-segundong pagitan. Ang surge rating ay humahawak sa mataas na inrush current na nangyayari kapag ang mga instant inductive appliances ay nagsimulang umiikot sa kanilang mga motor. Kung walang sapat na surge headroom, ang mga inverters ay maaaring mag-trip ng mga overload na proteksyon sa tuwing susubukan ng mga compressor, water pump o washing-machine motor ang mga startup cycle. Sinasaklaw ng mga opsyon sa boltahe ng output na na-configure ng factory ang 100‑120VAC at 200‑240VAC na pamilya kasama ng mga napiling setting ng frequency na 50Hz o 60Hz upang tumugma sa mga panrehiyong electrical norms. Ang minimum na full-load na conversion na kahusayan ay nagrerehistro sa 89percent, habang ang peak operational efficiency ay umaakyat nang kasing taas ng 92percent. Ang mas mataas na kahusayan ay isinasalin sa mas kaunting enerhiyang nasayang bilang init, na pinapanatili ang nakaimbak na kapasidad ng baterya para sa aktwal na pag-load ng end-user sa halip na mga thermal loss sa loob ng power electronics.

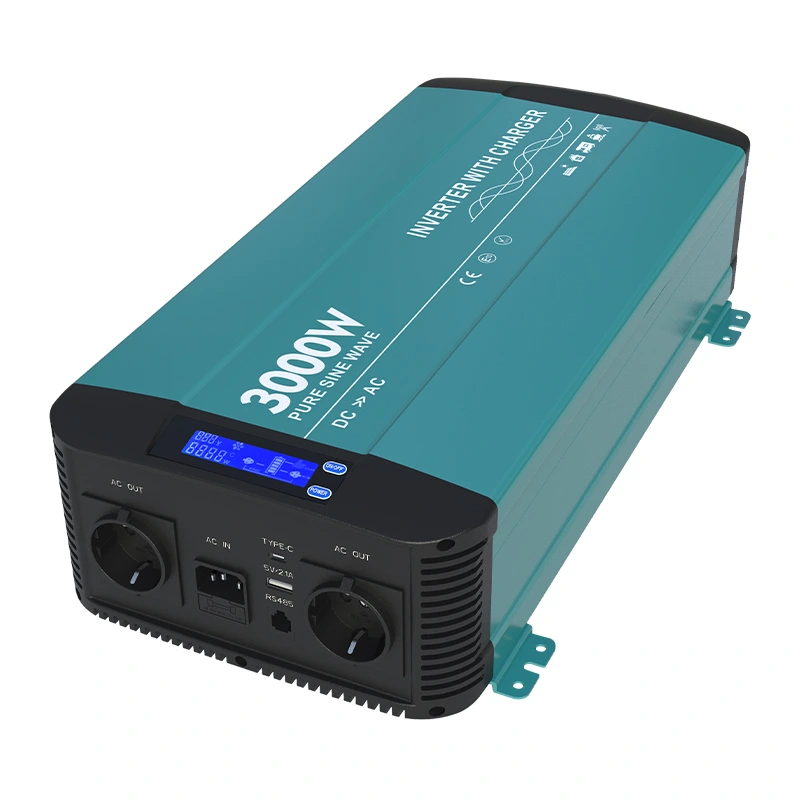

3000w Pure Sine Wave Inverter na May Charger HK3000PCsumusuporta sa kumpletong galvanic isolation sa pagitan ng input DC side at AC output circuits. Ang buong input‑output isolation ay nagdaragdag ng mahalagang safety layer, na nililimitahan ang fault propagation sa kaso ng ground faults o mga wiring error sa loob ng konektadong mga circuit ng baterya. Ang tampok na paghihiwalay na ito ay tumatanggap ng mataas na papuri sa mga propesyonal na installer na gumagawa ng mga system para sa mga lokasyong may mataas na peligro sa kaligtasan ng elektrisidad, tulad ng mga marine environment at mga application ng mobile na sasakyan kung saan pinapataas ng condensation at vibration ang mga pagkakataon para sa mga aksidenteng short-circuit na kaganapan.
| Parameter ng Pagganap | Halaga ng Pagtutukoy |
|---|---|
| Tuloy-tuloy na AC Output Power | 3000W ±5% |
| Tagal ng Surge Peak Power | 6000W sa loob ng 2 segundo |
| Kabuuang Harmonic Distortion | Mas mababa sa 5% |
| Full-Load Minimum Efficiency | 89% |
| Pinakamataas na Pangkalahatang Kahusayan | Hanggang 92% |
3. Pinagsamang charging system at tatlong-yugtong pamamahala ng baterya
Ang panloob na AC‑DC charger ay sumusunod sa klasikong tatlong-yugtong lohika ng pagsingil: bulk constant-current phase, absorption constant-voltage phase at float maintenance phase. Ang mahusay na itinatag na profile sa pag-charge na ito ay nag-o-optimize ng mga siklo ng pag-recharge para sa mga kemikal ng baterya ng lead-acid. Sa bulk phase, ang charger ay naghahatid ng maximum na pinapahintulutang kasalukuyang upang mabilis na itaas ang boltahe ng baterya. Kapag naabot na ang target na absorption voltage threshold, ang unit ay lumipat sa absorption stage, na hawak ang steady na boltahe habang ang kasalukuyang nagcha-charge ay natural na lumiliit pababa. Kapag bumaba ang kasalukuyang sa humigit-kumulang sampung porsyento ng na-rate na charging magnitude, papasok ang hardware sa float stage, na nag-aaplay ng mas mababang boltahe sa pagpapanatili upang kontrahin ang self-discharge nang hindi nag-overcharge sa mga cell plate.
Nakakamit ng power-factor correction ang mga value na higit sa 0.95 sa ilalim ng maximum na pagkarga ng pag-charge. Binabawasan ng malakas na performance-factor ang reaktibong power draw na nagmumula sa AC source, na naglalagay ng mas banayad na pangangailangan sa mga portable generator o limitadong kapasidad na mga grid outlet. Ang AC input ay tumatanggap ng malawak na hanay ng boltahe ng mains; para sa 230VAC variant ang operating AC input window ay sumasaklaw mula 180VAC hanggang 260VAC. Ang malawak na pagpapahintulot sa input ay nangangahulugan na ang charger ay maaaring patuloy na gumana kahit na ang generator output ay lumilipat sa labas ng ideal na mga halaga ng nominal, na kadalasang nangyayari sa portable generator hardware na tumatakbo sa ilalim ng pabagu-bagong kondisyon ng pagkarga.
Nag-iiba ang maximum na kasalukuyang pag-charge ayon sa variant ng boltahe ng input ng DC. Sinusuportahan ng mga modelong twelve-volt DC ang hanggang apatnapu't-amp na output ng pag-charge, habang ang dalawampu't-apat na-volt na bersyon ng DC ay naghahatid ng hanggang dalawampu't-amp na output ng pag-charge. Dapat itugma ng mga taga-disenyo ng system ang maximum na kasalukuyang charger laban sa inirerekomendang rate ng pagsingil na inilathala ng mga tagagawa ng baterya. Ang sobrang mataas na charging current ay nagpapabilis ng pagkasira ng baterya; sa kabaligtaran, ang maliit na laki ng kasalukuyang pag-charge ay nagpapahaba ng mga oras ng pag-recharge nang hindi kinakailangan. Ang maingat na pagpapares ng kapasidad ng bangko ng baterya sa kakayahan ng charger ay nagsisiguro ng pinakamainam na pangmatagalang cycle-life performance ng baterya.
4. Pagganap ng paglilipat ng ATS at pagpapatuloy ng system sa panahon ng pagpapalit ng kuryente
Pinangangasiwaan ng built-in na automatic transfer switch (ATS) ang paglipat sa pagitan ng AC power na nagmula sa baterya at papasok na external na supply ng mains. Ang oras ng paglipat ay nagrerehistro sa ibaba 16milliseconds. Pinahihintulutan ng karamihan sa mga de-koryenteng kasangkapan sa sambahayan ang mga panandaliang pagkaantala ng ganito kalaki nang hindi ganap na pinapatay. Ang katangiang ito ay naghahatid ng malapit-UPS-grade continuity para sa maraming konektadong load. Dapat tandaan ng mga user na ang ilang partikular na napaka-sensitive na pang-industriya na computing hardware ay maaari pa ring mangailangan ng karagdagang true‑online‑UPS unit upstream kung ang zero‑millisecond transfer ay magiging ganap na kinakailangan sa pagpapatakbo.
Ang panloob na relay hardware ay humahawak sa mga pisikal na gawain sa paglipat ng circuit. Iba-iba ang mga rating ng relay sa iba't ibang variant ng produkto: Ang mga configuration ng 110VAC ay nagpapatupad ng mga relay na may 30‑amp rated, at ang mga modelong 230VAC ay nagde-deploy ng mga relay na may 16‑amp na rated. Ang AC circuit breaker na isinama sa mains‑input side ay nagbibigay ng over‑current disconnection protection para sa papasok na AC feed, na nakakadagdag sa kaligtasan ng relay. Kapag bumalik ang power ng mains pagkatapos ng isang outage event, awtomatikong nagruruta ang ATS logic sa pag-load patungo sa external AC source sabay-sabay na ina-activate ang internal charger circuit upang mapunan ang mga reserbang enerhiya ng baterya. Ang hands-off na pag-uugali na ito ay ginagawang angkop ang hardware para sa mga hindi nag-aalaga na malayuang pag-install kung saan ang mga operator ng tao ay hindi makatugon nang mabilis sa mga kaganapan sa pag-restore ng grid.
5. Built-in na mga layer ng proteksyon para sa pangmatagalang pagiging maaasahan ng pagpapatakbo
Pinoprotektahan ng matatag na multi-layer protection suite ang mismong inverter‑charger hardware at konektadong baterya at load equipment. Sa DC input side na mga proteksyon ay sumasaklaw sa reverse-polarity defense sa pamamagitan ng internal fuse, low-voltage cutoff at over-voltage shutdown na mga kondisyon. Ang reverse-polarity na proteksyon ay nag-aalok ng kritikal na depensa laban sa mga pagkakamali ng mga wiring ng installer kapag kumukonekta ng mga heavy-gauge na cable ng baterya. Kung walang ganoong pag-iingat, ang mga naka-reverse na terminal ng baterya ay maaaring permanenteng sirain ang power conversion electronics sa ilang sandali.
Sa panig ng output ng AC, ang unit ay tumutugon sa mga short-circuit na pangyayari, matagal na overload na sitwasyon at panloob na over-temperature na mga kaganapan. Sa tuwing tataas ang panloob na temperatura lampas sa ligtas na operating ceiling, ang thermal protection ay nagti-trigger ng shutdown procedure upang maiwasan ang permanenteng pagkasira ng bahagi. Ang temperatura-at-load na kinokontrol na mga cooling fan ay dynamic na nagsasaayos ng bilis ng pag-ikot. Ang mga fan ay umiikot lamang nang mas mabilis sa ilalim ng mabigat na workload o mataas na panloob na temperatura; sa ilalim ng light-load na mga kondisyon ang ingay ng bentilador ay nananatiling minimal, isang mahalagang benepisyo para sa panloob na residential o cabin installation kung saan mahalaga ang acoustic comfort sa mga nakatira.
Ang bawat proteksiyon na kondisyon ay nagti-trigger ng mga nakikitang feedback signal sa pamamagitan ng front-panel LCD display, na nagbibigay-daan sa pag-troubleshoot nang hindi binubuksan ang casing ng kagamitan. Ang kakayahang magbasa ng mga fault code nang direkta mula sa lokal na screen ay nagpapabilis ng diagnostic work para sa mga on-site technician na nagse-serve ng mga malalayong power site.3000w Pure Sine Wave Inverter na May Charger HK3000PCpinagsasama-sama ang maraming iba't ibang mga proteksiyon na tugon sa loob ng isang yunit, na nag-aalis ng pangangailangan na mag-stack ng maraming hiwalay na panlabas na mga module ng proteksyon sa paligid ng arkitektura ng power system.
6. Mga port ng komunikasyon sa hardware at mga posibilidad ng malayuang pagsubaybay
Ang isang RS‑485 communication port na may RJ‑11‑style physical connector ay nagbibigay-daan sa malayuang kakayahan sa pagsubaybay. Maaaring opsyonal na i-attach ng mga user ang isang panlabas na remote LCD control panel na nakaposisyon malayo sa pangunahing inverter-charger chassis. Ito ay nagpapatunay na maginhawa para sa mga pag-install kung saan ang pangunahing power hardware ay nasa loob ng basement storage compartment o mga utility cabinet, habang ang mga operator ay gustong obserbahan ang status reading mula sa living-area space. Umiiral ang koneksyon sa Ethernet bilang opsyonal na pag-upgrade para sa mas advanced na mga setup ng pangangasiwa.
Sa pamamagitan ng RS‑485 bus, ang mga host monitoring system ay maaaring kumuha ng mga real-time na dataset kabilang ang boltahe ng baterya, output wattage, operational mode flag at active fault indicator. Para sa mga system integrator na gumagawa ng mas malalaking micro-grid deployment, nagbubukas ito ng mga pathway para isama ang hardware sa mas mataas na antas na mga platform sa pagsubaybay sa site. Tandaan na ang mga kasanayan sa pag-wire ng RS‑485 ay dapat igalang ang mga alituntunin ng industriya para sa long-distance differential signaling; ang tamang pagpili ng cable at grounding ay nakakatulong na maiwasan ang data corruption na dulot ng electrical noise mula sa malapit na high-current power conductor.
7. Angkop na mga operating environment at mga tala sa pag-install ng mekanikal
Ang full-load na rate ng ambient temperature range ay umaabot mula sa zero degree Celsius hanggang plus apatnapung degree Celsius. Kapag ang nakapalibot na temperatura ay tumaas sa animnapung degrees Celsius, awtomatikong binabawasan ng hardware ang magagamit na kapasidad ng output pababa sa pitumpung porsyento ng nominal na rating ng kuryente. Ang window ng temperatura ng imbakan ay sumasaklaw sa zero hanggang pitumpung degree Celsius para sa mga panahong hindi gumagana. Ang pagpapaubaya sa halumigmig ay umabot sa maximum na siyamnapu't-tatlong-porsiyento na kamag-anak na halumigmig sa ilalim ng hindi kumukulong mga kondisyon sa kapaligiran. Ang condensation ay kumakatawan sa isang pangunahing kadahilanan ng panganib; ang mga lokasyong nakakaranas ng pagbuo ng hamog ay dapat tiyakin ang sapat na bentilasyon upang mapanatiling tuyo ang mga panloob na circuit board.
Ang oryentasyon ng pag-mount ay dapat sumunod sa mga mekanikal na guhit ng tagagawa. Panatilihin ang sapat na clearance malapit sa mga bukas na bentilasyon ng bentilador upang malayang makatakas ang mainit na tambutso. Iwasan ang sealing unit sa loob ng fully-enclosed na maliit na cabinet na walang dedikadong exhaust ventilation, dahil ang trapped heat ay nag-a-activate ng thermal derating at madalas na protective shutdown event. Kapag pumipili ng gauge ng cable ng baterya, palaging isaalang-alang ang mataas na DC-side current magnitude na nauugnay sa tatlong‑thousand‑watt na antas ng kuryente; Ang mga maliliit na kable ay nagpapakilala ng labis na pagbaba ng boltahe ng resistive at lumilikha ng mga mapanganib na punto ng overheating sa mga pagtakbo ng mga kable.
8. Mga madalas itanong na teknikal na katanungan
Oo. Ang AC input circuit ay tatanggap ng output mula sa wastong laki ng mga portable generator. Panatilihin ang boltahe ng output ng generator sa loob ng naka-publish na AC‑input operating window. Maging maingat sa kakayahan ng generator surge; generator tuloy-tuloy na watt rating ay dapat kumportableng lumampas sa maximum na singilin kasama ang auxiliary AC‑load draw na sabay-sabay na inilapat sa mga terminal ng generator. Ang mahinang kalidad na output ng generator na may matinding pagbabagu-bago ng boltahe ay maaaring mag-trigger ng mga panloob na proteksiyon na tugon.
Ang native three-stage bulk‑absorption‑float charging curve ay orihinal na inengineered para sa binaha, AGM at gel-type na lead-acid na mga bangko ng baterya. Kapag nagde-deploy ng mga lithium‑ion battery assemblies, dapat i-verify ng mga user ang pagiging tugma ng system management system laban sa mga set-point ng boltahe ng charger. Ang ilang mga lithium pack ay nangangailangan ng binagong charging profile; sa mga ganitong sitwasyon ay maaaring kailanganin ang panlabas na dedikadong charger ng baterya na hardware.
Bagama't mayroong panloob na reverse-polarity fuse sa loob ng unit, ang pinakamahuhusay na kasanayan sa industriya ay lubos na inirerekomenda ang pag-install ng high-current rated fuse nang direkta sa positibong conductor ng baterya sa loob ng maikling pisikal na distansya mula sa mga terminal ng baterya. Pinoprotektahan ng external fuse na ito ang paglalagay ng kable ng baterya mismo sa mga sakuna na short-circuit na kaganapan sa labas ng enclosure ng inverter-charger.
Ang galvanic isolation ay lumilikha ng electrical separation sa pagitan ng baterya DC circuit at AC output circuits. Pinipigilan nito ang daloy ng fault-current sa mga domain sa panahon ng mga insidente ng ground-fault, pinapahusay ang kaligtasan sa loob ng mga mobile at marine installation at binabawasan ang ilang kategorya ng electrical noise coupling sa pagitan ng bangko ng baterya at mga konektadong AC-side na device.
9. Mga huling pag-iisip para sa mga integrator ng system
Ang lahat-sa-isang inverter‑charger hardware ay nag-streamline ng maraming off-grid at backup-power system na binuo sa pamamagitan ng pagsasama-sama ng inversion, pag-charge ng baterya, awtomatikong paglipat ng paglipat at maraming mga proteksiyon na function sa isang chassis. Kapag sinusuri ang power conversion hardware, tumingin nang higit pa sa tuloy-tuloy na watt-rate na mga numero; maglaan ng oras upang masuri ang kapasidad sa paghawak ng surge, kadalisayan ng waveform, pagkakumpleto ng feature na built-in na proteksyon, tiyempo ng paglipat-switch at mga available na interface ng pagsubaybay. Ang bawat isa sa mga pagtutukoy na ito ay humuhubog sa pagiging maaasahan ng system araw-araw.
Ang bawat proyekto ng power system ay nagsisimula sa masusing pag-audit ng pagkarga. Idokumento ang wattage draw para sa bawat appliance na inaasahang tatakbo, tandaan ang mga inductive load na may malalaking startup inrush na alon, at tukuyin ang mga katanggap-tanggap na limitasyon sa lalim ng paglabas ng baterya bago piliin ang bangko ng baterya at kumbinasyon ng inverter‑charger. Pinipigilan ng maingat na pagpaplano ang mga pagkabigo sa pagpapatakbo pagkatapos makumpleto ang pag-install ng hardware.3000w Pure Sine Wave Inverter na May Charger HK3000PCTamang-tama para sa mga proyektong nangangailangan ng three‑thousand‑watt na tuluy-tuloy na output habang gusto ang pinagsama-samang kakayahan sa pag-charge nang hindi nag-iipon ng tagpi-tagping koleksyon ng mga hiwalay na bahagi ng power‑system.
Para sa background ng pagmamanupaktura ng propesyonal na grado sa likod ng hardware na ito maaari mong tuklasin ang mga mapagkukunang nai-publish niNingbo Kosun New Energy Co.,Ltd.Ang dokumentasyon ng engineering, mga guhit ng dimensyon at mga sheet ng buong detalye ay nagbibigay ng karagdagang lalim para sa mga teknikal na evaluator na naghahanda ng mga disenyo ng system.
